環境條件

溫度：0℃-40℃       相對濕度：＜80%（25℃）

海拔高度：＜2500mm   電源頻率：50Hz±0.5 Hz    電源電壓：220V±5 V

測量范圍

同相分量(%): 0.0001～200.0           分辨率:0.0001

正交分量(分):0.001～700.0           分辨率:0.001

阻抗(Ω):  0.0001～20.0               分辨率:0.0001

導納：  0.0001～20.0               分辨率:0.0001

基本誤差

同相分量:ΔX=±（X×2%＋Y×2%）±2個字

正交分量:ΔY=±（X×2%＋Y×2%×34.48）±5個字

            “X”、“Y”——儀器的顯示值

“2個字,5個字”——儀器的量化誤差

百分表：2.0級

工作范圍

電流 ：（1%－149%）In    （In =5A）

（5%－149%）In    （In =1A）

電壓 ：（5%－149%）Un    （Un =100V，150V，100V/√3）

      （5%－149%）Un    （Un =100V/3）

工作負荷

電流： To對Tx<0.12W cosj=1

電壓： a對x<0.25VA     (100V)

極性錯誤指示

額定工作電流的5%以上，誤差超過180%時，應有極性指示

變比錯誤指示

額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示

序號

產品型號及名稱

圖片

序號

產品型號及名稱

圖片

1

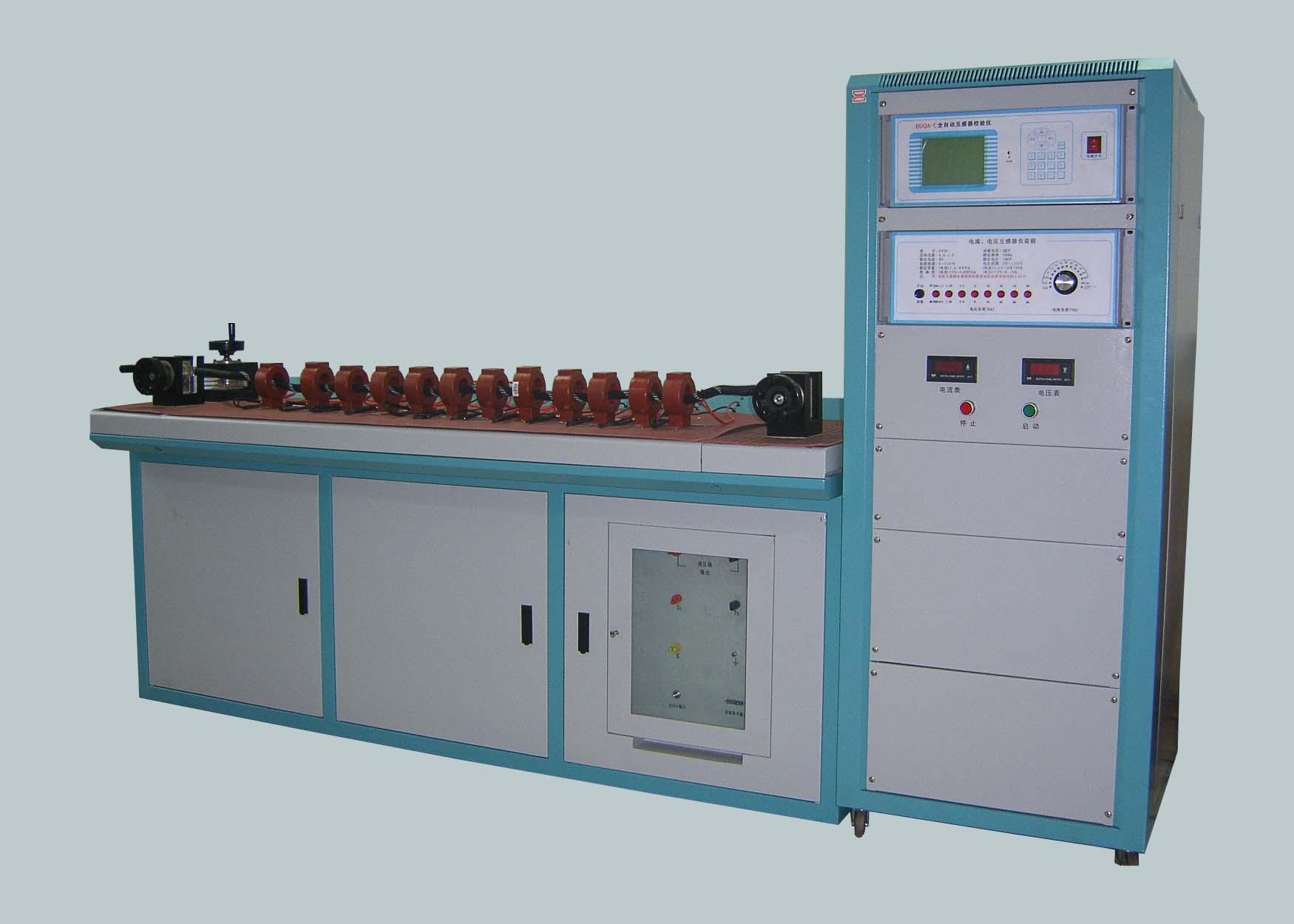

HGQH-IV

極速多臺位互感器檢定裝置

5

HL-S33SC

帶升流器精密電流互感器

2

HGQA-H

互感器全自動檢定裝置

6

HJ-S10G3

自升壓精密電壓互感器

3

HGQA-H

互感器校驗儀

7

HJ-S35G3

自升壓精密電壓互感器

4

FY98

電流電壓互感器負荷箱
